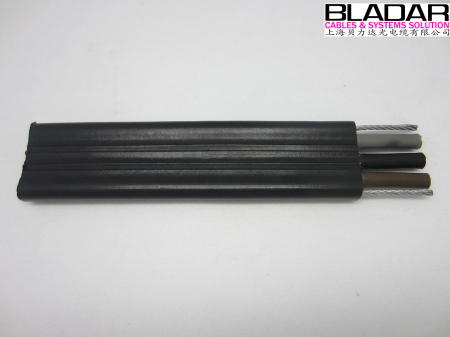

高柔性抗拉抗開裂扁平電纜

時間：2014-06-30 13:28 來源：未知作者：貝力達光

高耐磨抗開裂扁電纜（規格齊全：2芯到60芯，截面積0.75mm2 到95mm2 均可制作，包括組合式結構扁電纜，均可制作，帶鋼絲、不帶鋼絲的均可根據要求設計生產）應用于：斗輪機、翻車機、取料機、龍門吊行車、天車等設備
改進的結構設計和精準的材料選擇使扁平電纜在經常性彎曲使用及在有一定拉伸力的情況下使用更安全，使用壽命更長，有優異的耐油性能和化學性能，優異的耐開裂性能進一步保證了電纜的安全性、降低了電纜的維護和使用成本。高耐磨抗開裂扁平電纜廣泛用于起重運輸機械電氣鋼鐵冶金港口礦山物流倉儲等行業各種動力裝置。室內及戶外安裝使用，適應溫度，耐酸堿油鹽，均能防護。特別柔軟，由耐折彎往返移動，平穩不扭，性能可靠，壽命長
扁平電纜 YFFB YFFBG YFFBPG

產品典型應用

作為連接各類頻繁移動式電氣設備的銅芯軟電纜，電纜內可置高強度鋼絲，加強其所承受之張力延長電纜使用壽命，可廣泛應用于起重行車、行吊天車、臺車、傳輸機械和各種探傷設備，該類扁電纜也可作為自承式井道或傾斜式貨架的安裝，動力傳輸線及控制、照明和通訊線路的使用。既可以在油污、腐蝕氣體/霧態較惡劣的室內使用，又可以在起重機、碼頭等露天環境下使用。

產品應用特性

強度抗拉、抗撕裂性能穩定；良好的耐油性、耐磨性、耐寒性以及耐候性；扁電纜線芯一字排列/梅花型排列最大程度控制了扁電纜的寬度和厚度，電纜可多根捆綁使用為敷設安裝提供方便；柔性耐彎折可隨設備連續運作不斷芯、不裂皮，可在-20℃低溫下仍然保持柔軟；

貝力達扁電纜可設計定制耐酸堿鹽霧腐蝕系列。

電纜制作結構

導體：多股精絞無氧裸銅絲符合VDE0295 CLASS 5或6類標準

絕緣：特殊混合彈性體丁腈PVC材料絕緣

芯線顏色：彩色芯線或者黑色線體白色數字編號，3芯以上帶有黃/綠雙色接地線

芯線結構：一字排列或梅花排列

加強件：鍍鋅軟鋼絲繩（自由懸掛＞80m時）或芳綸紗纖維（可選）

護套材料：特殊改性彈性體丁腈材料

護套顏色：黑色（RAL9005）灰色（RAL7001）橙色（RAL2003）

產品技術參數

額定電壓：Uo/U 450/750V

測試電壓：2500V

最小彎曲半徑

固定敷設：7.5×D（電纜外徑）；移動安裝：10×D（電纜外徑）

使用溫度

固定敷設：-30℃至+80℃；移動安裝：-20℃至+80℃（可定制-55℃至+105℃）

抗輻射強度：8×107cJ/kg

阻燃性：符合IEC60332-1或-2

型號	芯數	截面	近似寬度mm	近似厚度mm	近似密度 (kg/km)	產品大致形狀
YFFB	2	4	12.1±1.0	7.3±0.5	197.1	一字排列
YFFB	3	4	16.5±1.0	7.3±0.5	273.6	一字排列
YFFB	4	4	21.9±1.5	7.3±0.5	360.4	一字排列
YFFB	5	4	27.3±1.5	7.3±0.5	447.3	一字排列
YFFB	6	4	31.7±2.0	7.3±0.5	523.8	一字排列
YFFB	7	4	36.1±2.0	7.3±0.5	600.3	一字排列
YFFB	8	4	40.5±2.0	7.3±0.5	676.8	一字排列
YFFB	9	4	44.9±2.0	7.3±0.5	753.3	一字排列
YFFB	10	4	49.3±2.0	7.3±0.5	829.8	一字排列
YFFB	11	4	53.7±2.0	7.3±0.5	906.3	一字排列
YFFB	12	4	58.1±2.0	7.3±0.5	982.8	一字排列
YFFB	13	4	62.5±2.5	7.3±0.5	1059.3	一字排列
YFFB	14	4	67.9±2.5	7.3±0.5	1146.2	一字排列
YFFB	15	4	72.3±2.5	7.3±0.5	1222.7	一字排列
YFFB	16	4	76.7±2.5	7.3±0.5	1299.2	一字排列
YFFB	17	4	81.1±2.5	7.3±0.5	1375.7	一字排列
YFFB	18	4	86.5±2.5	7.3±0.5	1462.5	一字排列
YFFB	19	4	90.9±2.5	7.3±0.5	1539	一字排列

YFFB	24	4	60.1±2.5	16.1±1.0	1866.9	梅花排列
YFFB	30	4	78.8±2.5	14.8±1.0	2361.4	梅花排列
YFFB	36	4	86.7±2.5	16.1±1.0	2851.5	梅花排列
YFFB(G)	2	4	17.6±1.0	7.3±0.5	266	一字排列(帶鋼絲)
YFFB(G)	3	4	22.0±1.5	7.3±0.5	342.5	一字排列(帶鋼絲)
YFFB(G)	4	4	27.4±1.5	7.3±0.5	429.3	一字排列(帶鋼絲)
YFFB(G)	5	4	32.8±1.5	7.3±0.5	516.2	一字排列(帶鋼絲)
YFFB(G)	6	4	36.2±2.0	7.3±0.5	582.3	一字排列(帶鋼絲)
YFFB(G)	7	4	41.6±2.0	7.3±0.5	669.2	一字排列(帶鋼絲)
YFFB(G)	8	4	46.0±2.0	7.3±0.5	745.7	一字排列(帶鋼絲)
YFFB(G)	9	4	50.4±2.0	7.3±0.5	822.2	一字排列(帶鋼絲)
YFFB(G)	10	4	54.8±2.0	7.3±0.5	898.7	一字排列(帶鋼絲)
YFFB(G)	11	4	59.2±2.0	7.3±0.5	975.2	一字排列(帶鋼絲)
YFFB(G)	12	4	63.6±2.5	7.3±0.5	1051.7	一字排列(帶鋼絲)
YFFB(G)	13	4	68.7±2.5	7.3±0.5	1138.2	一字排列(帶鋼絲)
YFFB(G)	14	4	74.1±2.5	7.3±0.5	1225.1	一字排列(帶鋼絲)
YFFB(G)	15	4	78.5±2.5	7.3±0.5	1301.6	一字排列(帶鋼絲)
YFFB(G)	16	4	82.9±2.5	7.3±0.5	1378.1	一字排列(帶鋼絲)
YFFB(G)	17	4	87.3±2.5	7.3±0.5	1454.6	一字排列(帶鋼絲)
YFFB(G)	18	4	92.7±2.5	7.3±0.5	1541.4	一字排列(帶鋼絲)
YFFB(G)	24	4	69.1±2.5	16.1±1.0	2106.8	梅花排列(帶鋼絲)
YFFB(G)	30	4	87.0±2.5	14.8±1.0	2567.8	梅花排列(帶鋼絲)
