行車手柄控制（電動葫蘆）電纜

時間：2014-11-21 13:30 來源：未知作者：貝力達光

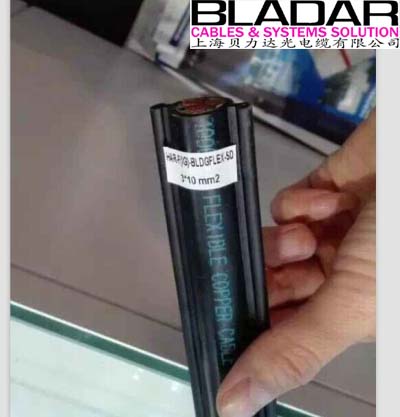

行車手柄控制電纜、電動葫蘆電纜 BLD-RVV2G電纜，帶雙鋼絲，任意芯數組合均可制作，
電動葫蘆手柄控制電纜、自承式葫蘆電纜、卷筒專用電纜、吊車卷筒電纜、卷筒設備用電纜、起重機卷筒電纜、行車卷筒電纜、柔性卷筒電纜、耐磨卷筒電纜、耐寒卷筒電纜、抗拉卷筒電纜、帶鋼絲葫蘆線、鋼絲葫蘆線、天車葫蘆電纜、耐油葫蘆線、國標卷筒電纜、行車手柄線、耐溫卷筒電纜

產品典型應用

貝力達自承式鋼索電纜作為行車電動葫蘆控制、接觸器、手柄按鈕連接和控制電纜，適用于干燥或潮濕的室內各種電氣安裝。鑒于自承式鋼索電纜本身的特殊柔性結構設計，它還適用于無應力緩釋可強制引導的左右非連續性運動下的安裝或固定敷設（不做電梯電纜上下升降使用）

產品應用特性

◆高強度抗拉性與抗撕裂強度
◆柔性耐彎折、有較長的使用壽命
◆良好的耐油性、耐磨性、耐寒性以及耐候性能

電纜制作結構

導體：多股精絞無氧裸銅絲符合VDE0295 CLASS 5或6標準

絕緣：優質混合彈性體丁腈材料柔軟絕緣

顏色標識：彩色芯線或者黑色線體白色數字編號，3芯以上帶有黃/綠雙色接地線

加強件：多股黃麻繩填充、一根或兩根無扭力自承鋼絲承載運行張力。

芯線結構：防扭結構分層

內襯層：柔性無紡布包裹線體緩沖

護套材料：特殊混合耐候彈性體丁腈材料/進口PUR材料

護套顏色：黑色（RAL9005）灰色（RAL7001）橙色（RAL2003）

產品電容參數

額定電壓：≤1.5mm²:300/500V，＞1.5mm²:450/750V

測試電壓：≤1.5mm²:2500V，＞1.5mm²:3000V

最小彎曲半徑

固定敷設：10×D（電纜外徑）；移動安裝：12×D（電纜外徑）

使用溫度

固定敷設：-30℃至+80℃；移動安裝：-20℃至+80℃（可定制-55℃至+105℃）

抗輻射強度：8×10⁷cJ/kg

阻燃性：符合IEC60332-1或-2

芯線數×截面積mm²	外徑 mm	用銅量	電纜重量
4G0.75	16.4	28.8	158
5G0.75	17.2	36.0	178
10G0.75	22.9	72.0	308
16G0.75	24.8	115.2	402
26G0.75	`30.8	187.2	652
38G0.75	33.8	273.6	864
4G1.0	17.1	37.3	182
6G1.0	18.8	86.5	235
10G1.0	24.1	93.3	364
16G1.0	26.2	149.3	482
30G1.0	33.3	280	846
38G1.0	35.9	354.5	1041
6G1.25	20.2	70.0	279
16G1.25	30.4	186.5	625
24G1.25	34.9	280	882
38G1.25	39.3	443	1264
4G1.5	18.4	57.3	230
6G1.5	20.4	85.8	303
16G1.5	30.7	228.8	684
20G1.5	32.3	286	796
30G1.5	36.7	429	1136
33G1.5	37.7	471.9	1226
38G1.5	39.7	543.4	1408
3G2.5	19.7	72.0	279
4G2.5	20.9	96	326
5G2.5	22.2	120	379
16G2.5	35.6	384	1023
20G2.5	37.7	480	1203
25G2.5	42.2	600	1572
