雙護套多芯高抗拉耐磨卷筒專用電纜

時間：2014-11-05 08:46 來源：未知作者：貝力達光

卷筒、卷盤電纜（可根據具體型號規格、耐彎曲次數、外徑等要求進行定制）
卷筒電纜常見故障：電纜受力后扭曲變形，電纜護套和絕緣材料劣質，強度不夠；蛻皮。
直接后果：1、斷芯，電纜報廢；2、停工停產；3、電纜外護套蛻皮后增加摩擦力，芯線直接受力，電纜受力點分散，對電纜造成致命損失；4、芯線絕緣磨損，容易造成電纜短路，繼而電纜起火，造成火災。
貝力達解決方案：采用特種成纜工藝，保持纜芯穩定，受力均衡；

1、采用特種進口聚氨酯專用復合材料（抗拉、耐磨、耐油、防紫外線、耐弱酸堿（適合各種復雜工況現場）、抗張力，強度可達到35兆帕。
2、采用全積壓式做法，受力點集中，保證電纜在卷繞過程中芯線和護套不分離。

達到效果：無扭曲現象，增加電纜使用壽命；真正達到進口電纜的品質，使用壽命是普通橡套材質的3倍
高耐磨防開裂抗拉卷筒電纜
應用范圍：
專注于耐磨性和抗開裂的精良設計，適用于各種環境不同氣候的各型卷筒能安全的全天候工作，其耐油性和耐化學性能符合IEC811-2-1的標準要求，在經常性卷曲收放的使用過程中，可抵抗較大的電纜軸向抗拉力并保持電纜不斷芯，在抗側壓力方面高可靠的絕緣和護套材質可抵抗一些不可控的破壞并保持外護套及纜芯不被嚴重損傷（利器和破壞性損傷除外）而繼續使用。在野外長時間的工作可全天候安全的抵抗紫外線的侵蝕和高溫下得老熱化，使電纜更可靠的安全運行而降低維護和使用成本。
電纜參數及性能

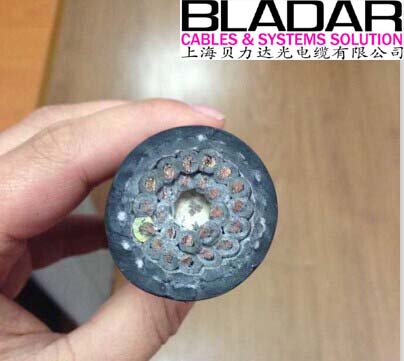

電纜結構

標準：參照DIN VDE 0250 PART814標準
導體：符合DIN VDE（或IEC 60228）中6類標準
絕緣：特種定制專用復合絕緣料，有良好的抗拉強度和絕緣電阻指標
絕緣標識：符合DIN VDE 0293標準
外護套：特種定制高強度耐磨復合護套料，極佳的抗拉強度和撕裂強度指標，黑色符合RAL9005要求特性指標：
工作電壓U/U0：1.0mm2≤S≤6.0mm2,450/750V,10mm2≤S≤120mm2,600/1000V
測試電壓：S≤0.75mm2，2000V,50HZ,5MIN，S≥1.0mm2,3000V,50HZ,5MIN
70°C時絕緣電阻最小值：20MΩ.KM
溫度范圍：移動按裝：-10～+70°C（可根據要求設計），固定按裝：-40～+80°C
最小彎曲半徑：移動按照：7.5*電纜外徑，固定按照：4.5*電纜外徑
電纜的載流量：35mm2/105A 50mm2/132A 70mm2/167A 95mm2/205A 120mm2/240A
阻燃特性: 符合VDE 0472 – 804 部分B類測試標準,和IEC 60332-1

特殊要求:
本產品具有高強度抗拉、耐彎曲、耐油、防紫外線、耐若酸堿、耐腐蝕、防水、芯線不易斷,護套不開裂等一系列優異的性能�？筛鶕�(jù)客戶要求電纜成攬設計內置金屬或非金屬抗拉耐彎曲導體,替代傳統普通電纜,是同類產品電纜的3-4倍使用壽命超長。
產品應用:
卷筒電纜、扁電纜、專用于大型起重機械,堆取料機、采煤機、克令吊、龍門吊、行車、門式、橋式、懸臂式、搖臂式起重機、碼頭吊裝機、翻車機、斗輪機、卷簡機、運輸機械、輸送機、收纜機、移動行車,天車,及各種大型移動設備用電纜,卷筒電纜同時亦可在拖鏈系統中用作卷簡和拖曳電纜,卷筒電纜、扁電纜隨拖軸或其它類似裝置的導向進行收展運動。
常見規格：（也可根據要求定制）
1*10、2*10、3*10、3*10+1*6、3*10+2*6、4*10、5*10、1*16、2*16、3*16、3*16+1*10、4*16、5*16、1*25、2*25、3*25、3*25+1*16、4*25、1*35、3*35、3*35+1*16、3*35+2*16、4*35、1*50、2*50、3*50、3*50+1*25、4*50、1*70、3*70、3*70+1*35、1*75、3*75、3*75+1*35、1*95、3*95、3*95+1*50、1*120、3*120、3*120+3*23.3、1*150、3*150、3*150+3*25、1*185、1*240、1*300等各規格（可根據要求定制）
