【柔性卷筒電纜】典型應用

• 高柔性卷筒電纜作為我司卷筒電纜系列產品，該類卷筒電纜以高柔性為名，特別適用于卷筒機、運輸機械以及輸送機，同時亦可在拖鏈系統中用于卷筒和拖曳電纜。此類柔性卷筒電纜彎曲半徑較小可隨托軸或其他類似裝置的導向進行收展運動.
• 該類卷筒電纜可隨托軸或其他類似裝置的導向進行收展運動，可安裝在干燥或潮濕的室內以及潮濕的工業環境中，也可用于露天安裝。
• 廣泛應用于建筑施工垂直升降機、斗輪機卷筒卷盤、港口門座式起重機、抓斗裝（卸）船機、集裝箱起重機、大型龍門吊式起重機、塔式起重機等重型機械設備的連接和控制。

【柔性卷筒電纜】產品特性

• 柔性、高強度抗拉性抗撕裂、耐彎折性能穩定
• 良好的耐油性、耐磨性、耐寒性和耐候性能
• 貝力達供應卷筒電纜扁平柔性結構設計可多根捆綁使用節省了電纜的安裝空間

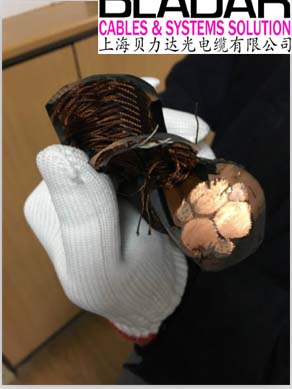

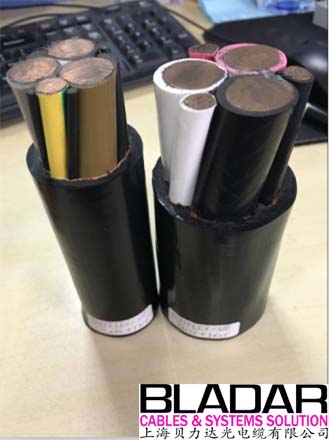

【柔性卷筒電纜】電纜結構

導體：多股精絞無氧裸銅絲 符合VDE0295 CLASS 5或6標準

絕緣：優質混合彈性體丁腈材料柔軟絕緣

顏色標識：彩色芯線或者黑色線體白色數字編號，3芯以上帶有黃/綠雙色接地線

加強件：多股黃麻繩填充、鍍鋅鋼絲繩、凱夫拉抗拉纖維以及旗桿繩等組合抗拉卷筒電纜元件（可選）

芯線結構：防扭結構分層

內襯層：柔性無紡布包裹線體緩沖

護套材料：特殊混合耐候彈性體丁腈材料

護套顏色：黑色（RAL9005）灰色（RAL7001）橙色（RAL2003）

【柔性卷筒電纜】技術參數

額定電壓：Uo/U 450/750V

測試電壓：2500V

最小彎曲半徑

固定敷設：8×D（電纜外徑）；
移動安裝：10×D（電纜外徑）

使用溫度

固定敷設：-30℃至+80℃；
移動安裝：-20℃至+80℃（可定制-60℃至+90℃）

抗輻射強度：8×10⁷cJ/kg

阻燃性：符合IEC60332-1或-2

耐油性與耐化學性可分別參見對應附表。

【柔性卷筒電纜】常用規格參數一覽表

作者：貝力達光（原創文章，轉載請注明網址）
